Rôle et fonctionnement de la gaine VMC
La gaine VMC est le tuyau qui distribue et extrait l’air intérieur. Elle relie chaque pièce humide (cuisine, salle de bain, WC) à l’unité centrale. Sans elle, la ventilation serait inefficace et l’air serait vicié en permanence.
1. Pourquoi installer une gaine VMC ?
Son rôle est double :
- Assurer l’extraction de l’air pollué.
- Maintenir un renouvellement d’air continu.
Grâce à elle, vous limitez la condensation, évitez la moisissure et améliorez le confort respiratoire.
2. Principe de fonctionnement
Le système fonctionne en deux temps :
- L’unité VMC aspire l’air vicié via les gaines.
- Elle rejette cet air à l’extérieur, tout en apportant de l’air neuf en provenance des bouches d’entrée.
Chaque gaine doit être parfaitement étanche pour garantir le débit prévu et éviter les pertes de charge.
Astuce : prenez l’habitude de vérifier visuellement l’état des gaines tous les six mois. Un conduits pincé ou percé baisse immédiatement les performances.
3. Composants clés et points de vigilance
- Diamètre adapté : trop petit, le débit chute, trop grand, le bruit augmente.
- Matière : PVC rigide ou flexible. Le rigide limite les pertes, le flexible simplifie la pose.
- Raccords et manchons : privilégiez des composants isolés pour réduire le bruit et la condensation.
En maîtrisant ces éléments, vous optimisez la performance de votre VMC.
Les différents types de gaines VMC
Pour optimiser votre ventilation et le confort intérieur, il est crucial de bien comprendre les 3 catégories de gaines VMC. Chacune répond à des besoins précis : flexibilité, rigidité, isolation ou encore budget. Suivez le guide pour faire le bon choix.

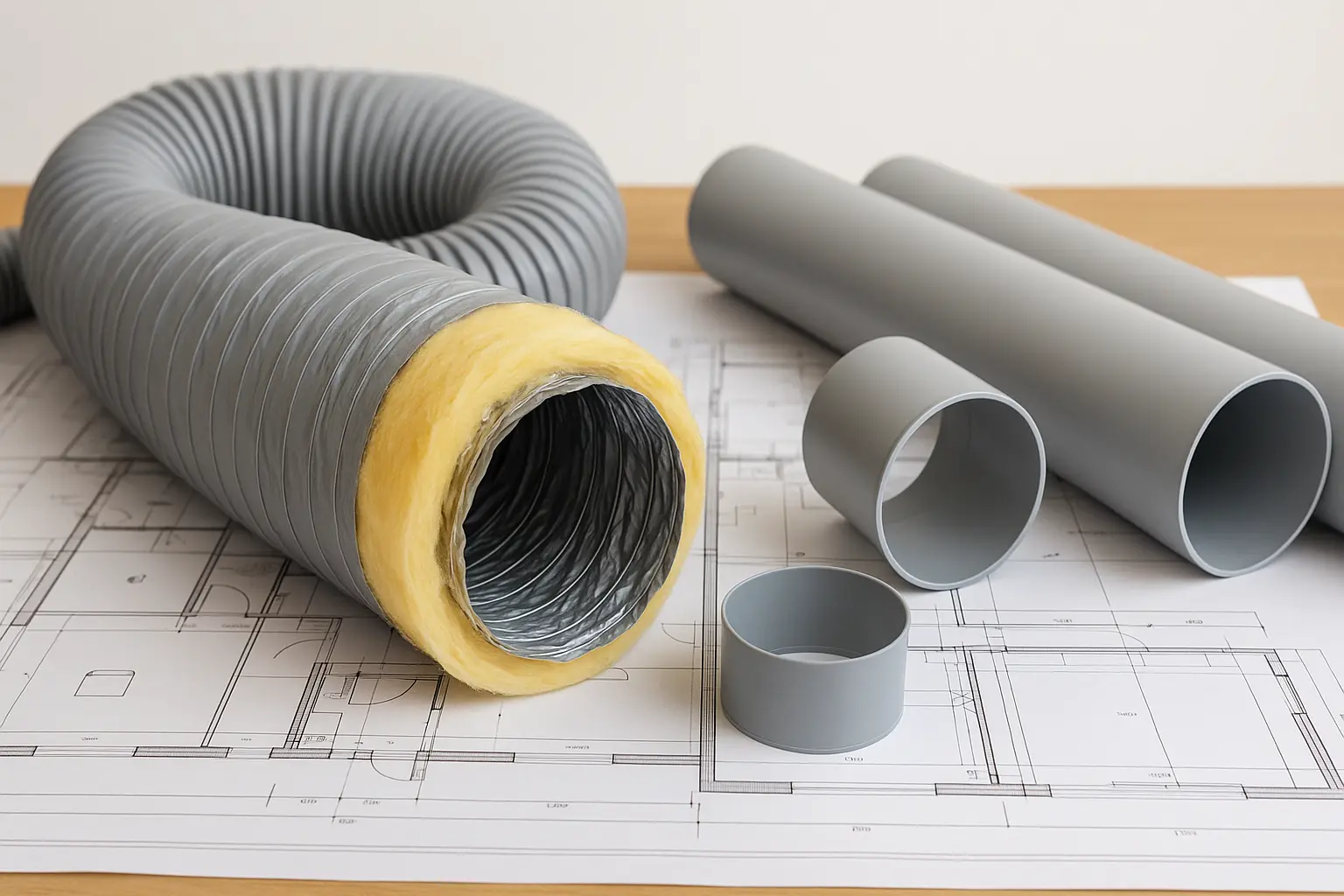

Gaine souple, semi-rigide et rigide
On distingue trois grandes familles de conduits :
| Type | Matériau | Avantages | Inconvénients |
|---|---|---|---|
| Souple | Tuyau PVC spiralé | Très flexible, installation rapide | Perte de charge plus élevée, moins isolée |
| Semi-rigide | Aluminium ou PVC | Bon compromis rigidité / souplesse | Moins maniable en courbe serrée |
| Rigide | Acier galvanisé ou PVC | Excellente étanchéité et longévité | Pose plus technique, espace nécessaire |
Pour affiner votre choix, évaluez :
- Espace disponible dans les combles ou faux-plafonds
- Budget alloué à la pose et aux matériaux
- Performance attendue : niveau sonore et étanchéité
Astuce : réalisez un plan de votre réseau de gaines. Identifiez les passages étroits et les longueurs droites pour choisir le type adapté.
Dimensionnement et impact sur les performances
Pourquoi le dimensionnement est crucial
Le dimensionnement d’une gaine VMC n’est pas anodin. Il détermine le débit d’air et la qualité de la ventilation. Un diamètre trop petit augmente la vitesse du flux et les pertes de charge.
Résultat ? Bruit, surconsommation et mauvaise extraction.
Conséquences d’une gaine mal dimensionnée
Imaginez un tuyau bouché. L’air ne passe plus correctement. Avec une gaine inadaptée, c’est la même chose :
- Perte de rendement du système
- Nuisances sonores accrues
- Risque de retour d’humidité
- Augmentation de la facture énergétique
Action : Mesurez votre système actuel. Notez le diamètre et la longueur de chaque tronçon. Cela vous aidera à repérer les points critiques.
Comment calculer le diamètre adapté
Le calcul repose sur deux paramètres : le débit d’air nécessaire et la longueur totale de la gaine. Voici un exemple simplifié :
| Diamètre (mm) | Débit max. (m³/h) | Pertes de charge (Pa/m) |
|---|---|---|
| 100 | 60 | 5,0 |
| 125 | 90 | 3,2 |
| 160 | 150 | 2,0 |
Pour un débit de 100 m³/h sur 5 m de gaine, un diamètre de 125 mm limite les pertes à 16 Pa.
C’est un bon compromis entre performance et silence.
Astuce : Privilégiez une réserve de 10 % en diamètre pour anticiper les extensions ou les coudes supplémentaires.
Isolation et prévention de la condensation
Une gaine VMC mal isolée favorise la formation de condensation. L’eau accumulée réduit la performance du système et peut engendrer des moisissures. On va voir comment isoler efficacement et prévenir l’humidité.
Pourquoi bien isoler votre gaine VMC ?
L’air froid qui circule dans la gaine provoque un choc thermique avec l’air ambiant chaud. Résultat : la vapeur d’eau se transforme en gouttelettes.
- Évite la corrosion
- Maintient le débit d’air
- Réduit les risques de moisissures
Action : Touchez la gaine après une heure de fonctionnement. Si elle est humide, l’isolation est insuffisante.
Matériaux recommandés
Choisissez un isolant avec une faible conductivité thermique (λ), résistant à l’humidité et facile à poser. Voici un aperçu :
| Matériau | Conductivité (W/m·K) | Avantage |
|---|---|---|
| Laine de verre | 0.032 | Bon marché, facile à découper |
| Polystyrène expansé | 0.038 | Léger, résistant à l’humidité |
| Mousse polyuréthane | 0.022 | Excellente isolation |
Conseils de pose
Suivez ces étapes simples :
- Nettoyez la surface de la gaine.
- Mesurez et découpez l’isolant.
- Enveloppez la gaine sans laisser d’espace.
- Scellez les joints avec un adhésif adapté.
Astuce : Pensez à vérifier l’étanchéité des raccords tous les 6 mois pour garder une performance optimale.
Installation, remplacement et coûts
Installation de la gaine VMC : étapes clés
Installer une gaine VMC demande de la méthode. On suit généralement ces étapes :
- Repérage du tracé sur le plafond.
- Découpe des passages et fixation des collier s.
- Mise en place de la gaine et raccordement à l’unité.
- Étanchéité des joints avec un mastic adapté.
- Test de fonctionnement pour valider la ventilation.
Action : avant de commencer, mesurez la longueur et le diamètre nécessaires pour éviter tout surplus.
Quand planifier un remplacement ?
Une gaine VMC mal entretenue perd en efficacité et peut abriter moisissures. Remplacez-la si vous constatez :
- Des fissures ou perforations.
- Un bruit anormal ou une perte de débit.
- Des traces d’humidité ou de salissures internes.
Astuce : vérifiez vos gaines tous les 5 ans pour garantir une économie d’énergie optimale.
Estimation des coûts
Le budget dépend du type de gaine et de la complexité d’installation. Voici un repère chiffré :
| Type de gaine | Prix unitaire (mètre) | Coût pose (mètre) |
|---|---|---|
| PVC flexible | 3 € | 5 € |
| Aluminium rigide | 5 € | 7 € |
| Isolée (PE/PUR) | 8 € | 10 € |
En moyenne, comptez entre 100 € et 200 € par prise pour un remplacement complet. Ce tarif inclut main-d’œuvre et matériaux.
